Visió general del producte

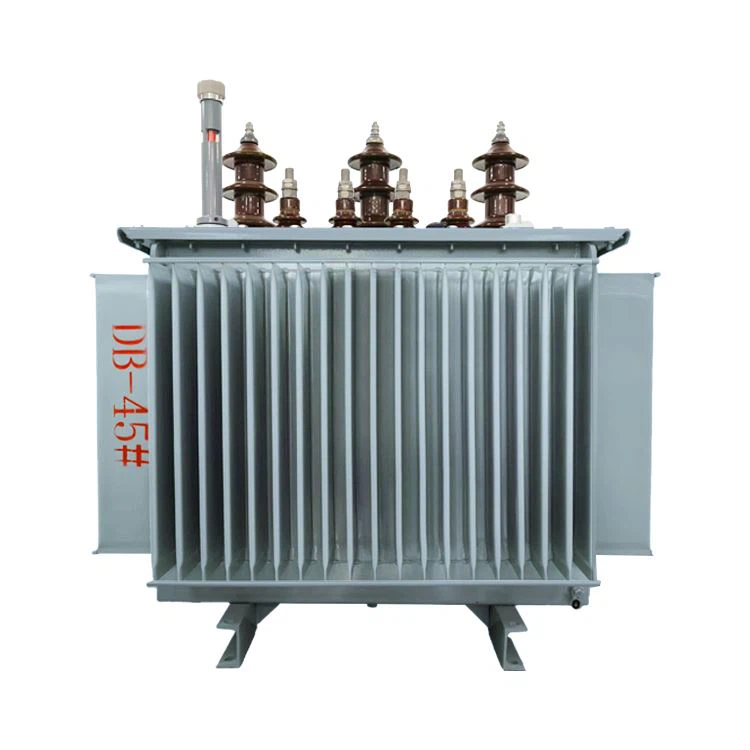

Aquest transformador immers en oli de doble tensió S11-20 (10) KV és una versió actualitzada de la sèrie S9 Classic. La seva característica més gran és que pot canviar de manera flexible la tensió (10kV o 20kV). Això és particularment adequat per a les necessitats de les actualitzacions de la xarxa elèctrica. Pot suportar més corrent de curtcircuit que l’antic S9 (la capacitat augmentat un 30%) i té un soroll inferior durant el funcionament (reduït en uns 5 decibels). També adopta un disseny totalment segellat que no filtra petroli i que estalvia energia (un 20% d’estalvi d’energia que S9).

Tipus i significat

Característiques del producte

Vàlvula d’alleujament de pressió

Els nostres transformadors amb petroli estan equipats amb una vàlvula d’alleujament de pressió. Una vegada que la pressió interna sigui massa alta (com en cas de falla), s’obrirà ràpidament i alliberarà la pressió per prevenir

Termòmetre de senyal

També tenim instal·lat un termòmetre de senyal per controlar la temperatura de l’oli del transformador en temps real. Una vegada que la temperatura del petroli superi el rang segur, de forma immediata alarmarà i recordarà al personal que la gestioni.

Buchholz Relay

També tenim un relé de Buchholz per controlar el gas de falla generat dins del transformador. Un cop detectat el gas, enviarà immediatament un senyal per demanar al personal que inspeccioni i repari.

Paràmetres tècnics principals

S11-50 ~ 2500KVA/20 (10) KV Tipus de distribució de tipus de distribució de tipus sencer Paràmetres tècnics

Classificat Capacitat (KVA)	Voltatge			Notes	Sense càrrega Pèrdua (W)	A la càrrega Pèrdua (W)	Curt cirait-z (%)	Sense càrrega Curar (%)	Pes (Kg)			Mida (mm)	Distància (mm)
Classificat Capacitat (KVA)	V (KV)	Chng (%)	V (KV)	Notes	Sense càrrega Pèrdua (W)	A la càrrega Pèrdua (W)	Curt cirait-z (%)	Sense càrrega Curar (%)	Wain wt	Oli en pes	Ttl wt	L·W·H	Distància (mm)
50	20 10	±2×2.5	0.4	Din11 O Yyn0	130	870	4	2	280	125	560	850×600×1260	400×400
80					180	1250		1.8	350	140	680	1030×680×1320	400×450
100					200	1500		1.6	470	155	800	1060×680×1370	400×450
125					240	1800		1.5	500	175	870	1110×700×1380	450×500
160					290	2200		1.4	520	190	980	1080×700×1430	550×550
200					330	2600		1.3	670	220	1200	1150×740×1500	550×550
250					400	3050		1.2	770	240	1310	1270×740×1510	550×550
315					480	3650		1.1	800	250	1400	1240×780×1550	550×550
400					570	4300	4.5	1	970	280	1600	1300×910×1580	660×660
500					680	5150		1	1100	315	1850	1400×870×1600	660×660
630					810	6200		0.9	1330	355	2200	1410×870×1700	660×660
800					980	7500		0.8	1590	430	2550	1480×920×1780	820×820
1000					1150	10300		0.7	1700	475	2800	1630×1090×1800	820×820
1250					1360	12000		0.6	1980	525	3200	1700×1130×1840	820×820
1600					1640	14500		0.6	2280	585	3800	1840×1250×1890	820×820
2000					2020	17820		0.5	2460	720	4600	1910×1330×1930	1000×1000
2500					2380	20700		0.5	2900	800	5200	1980×1380×1980	1070×1070

NOTA:

1. Els valors de pèrdua de càrrega en diagonal de la taula següent s'apliquen als productes del grup de connexió Dyn11.

2. Si necessiteu conèixer els paràmetres tècnics, les dimensions i les dades de pes de transformadors de distribució de gran capacitat de 10kVPoseu -vos en contacte amb nosaltres.

3. Podem proporcionar transformadors amb diversos nivells de tensió, impedàncies de curtcircuit i mètodes d’acoblament segons les necessitats de l’usuari.

4. Les dades de pes i mida de la taula només són de referència.

Abast

1. Entorn d’ús normal: l’altitud no superior a 1000m; Interval de temperatura: -25 graus -+40 grau

2. Entorn especial: altitud de més de 1000m; Interval de temperatura: -45 graus -+40 grau

3. Humitat relativa: menys o igual al 90% (+25 grau)

4. Ubicació d’instal·lació: sense gas corrosiu, ni taques òbvies.

5. Aquest producte és adequat per a la il·luminació industrial i agrícola i la transmissió de potència.

Normes executives

GB1094.1 ~ 2-1996	GB1094.4-2005
GB1094.3, 5-2003	GB/T6451-2008

Cap

P: Quant dura el temps de lliurament?

R: Normal en un termini de 10 dies. Depèn dels articles de detall i de la quantitat. Poseu -vos en contacte amb nosaltres per obtenir més informació.

P: Com obtenir la cotització del producte?

R: Podeu contactar amb nosaltres en qualsevol moment mitjançant la informació de contacte del lloc web. Rebràs la nostra resposta en un termini de 24 hores.

P: Quins serveis posteriors a les vendes puc gaudir?

R: El transformador ve amb una garantia d’un any. Es proporciona suport tècnic en línia a llarg termini, juntament amb la formació del client i actualitzacions periòdiques de manuals de manteniment i guies tècniques.

P: Quant dura la vida mitjana d’un transformador?

R: La vida útil oscil·la entre els 20 i els 40 anys, influenciada per factors com el nivell de manteniment, l’entorn operatiu i les condicions de càrrega.

P: Com determinar els paràmetres del transformador?

R: Normalment podem trobar els paràmetres a les plaques de nom del transformador, dibuixos, dibuixos de perfils i taules tècniques.

P: Teniu transformadors amb immersió de petroli i transformadors de tipus sec en estoc?

R: No, ja que els transformadors requereixen paràmetres personalitzats en funció de la demanda, normalment hem de dissenyar -los després de rebre una comanda.
